Sapphire Quartz 25x25x25mm Mini Optical Lens Design
Especificação do produto
Local de Origem:
China
Marca:
Advance
Certificação:
ROHS\Reach
Número do modelo:
Como exigências
Quantidade mínima de pedido:
1
Preço:
$0.2~$100
Condições de pagamento:
T/T&L/C
Capacidade de fornecimento:
1000k/por mês
Detalhes do produto
Destacar:
projeto da lente ótica de 25mm
,Mini Optical Lens Design
,Prisma de vidro ótico do cubo de quartzo
Material:
H-K9L, BK7/H-K9L / Vidro Óptico
Dimension Tolerance:
+/-0,01mm
Size:
25x25x25mm / Feito pelo cliente
Angle Tolerance:
3"~2'
Application Area:
Design de mini lentes ópticas etc.
Flatness:
N=1~3
Shape:
Esférico
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
°C -20 a 70
Customized Support:
OEM, ODM
Descrição do produto
Sapphire Quartz 25x25x25mm Mini Lente Óptica Design
Em sistemas de laser de alta potência e cargas úteis de sensores em ambientes extremos, os compostos de vidro óptico tradicionais falham inevitavelmente devido à lente térmica ou à degradação mecânica.Sapphire Quartz 25x25x25mm Mini Lente Óptica DesignO sistema de transmissão de dados é uma solução estratégica que utiliza dois dos substratos ópticos mais resistentes do mundo: o monocristalino.Safiras(Al2O3) e sílica fundida de alta qualidadeQuartzo. Engenharia dentro de um compacto25x25x25mm MiniProfil cúbico, estes componentes são personalizados para alto desempenhoProjeto de Lentes ÓpticasAplicações, incluindo a modelagem do feixe, a rotação a laser e a integração de janelas de proteção robustas, onde são obrigatórios desempenho a altas temperaturas e extrema clareza espectral.
A linha de base de engenharia para um25x25x25mm MiniA lente cúbica baseia-se na precisão do material.Safirasoferece extrema dureza superficial (Mohs 9) e condutividade térmica excepcional, tornando-o ideal para as ópticas voltadas para o exterior expostas à abrasão da areia, profundidades de alta pressão ou calor intenso.Simultaneamente, a nossa alta purezaQuartzoAs configurações proporcionam uma expansão térmica próxima de zero e um limiar de danos induzidos por laser excepcionalmente elevado (LIDT), garantindo que, quando configuradas como um dispositivo de defesa interna, o laser não possa ser utilizado para a defesa de um dispositivo de defesa.Projeto de Lentes ÓpticasComponente, o sistema lida com um débito de laser de vários quilowatts sem distorção do feixe espacial ou risco de rachaduras ópticas catastróficas.
Especificações técnicas
| Parâmetro técnico | Capacidades de base de safira | Capacidades de base de quartzo (sílica fundida) |
|---|---|---|
| Quadro de produtos | Sapphire Quartz 25x25x25mm Mini Lente Óptica Design | Sapphire Quartz 25x25x25mm Mini Lente Óptica Design |
| Dimensões padrão | 25 × 25 × 25 mm (microtolerâncias personalizadas para ±0,01 mm) | 25 × 25 × 25 mm (microtolerâncias personalizadas para ±0,01 mm) |
| Faixa de transmissão | 0.17 μm - 5,5 μm (UV a infravermelho médio) | 0.18 μm - 2,5 μm (ultravioletos profundos a infravermelhos próximos) |
| Qualidade da superfície | 20/10 a 10/5 Scratch-Dig (MIL-Spec) | 10/5 a 5/2 Escavadeira por raspagem (laser de alta potência) |
| Flatness da frente de onda | ≤ λ/10 @ 632,8 nm sobre uma abertura clara | ≤ λ/20 @ 632,8 nm sobre uma abertura clara |
| Tolerâncias angulares | Perpendicularidade ≤ 15 segundos de arco | ≤ 5 segundos de arco para aplicações de metrologia |
| Conductividade térmica | 40 W/(m·K) @ 25°C (Excelente absorção de calor) | 1.38 W/(m·K) @ 25°C |
| Dureza do material | Dureza do nó ≈ 2000 HK (Mohs 9) | Dureza do nó ≈ 520 HK (Mohs 7) |
| Danos causados por laser (LIDT) | ≥ 10 J/cm2 (1064 nm, pulso de 10 ns) | ≥ 20 J/cm2 (1064 nm, pulso de 10 ns) |
Materiais
BK7 ou outro vidro óptico, quartzo, safira, Ge, Si, ZnSe, CaF2 etc.
Duração
3 ~ 100 mm
Largura
3 ~ 100 mm
Altura
3 ~ 100 mm
Tolerância de comprimento
± 0,01 mm
Tolerância de largura
± 0,01 mm
Tolerância à altura
± 0,01 mm
Tolerância de ângulo
3 a 2'
Irregularidade
ΔN=0,1~0.5
Precisão da superfície
N=1~3
Qualidade da superfície
10/5~60/40
Revestimento
A pedido
Área de aplicação
Imagem, Iluminação, Laser, etc.

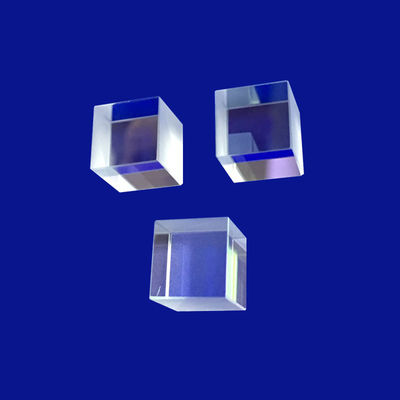

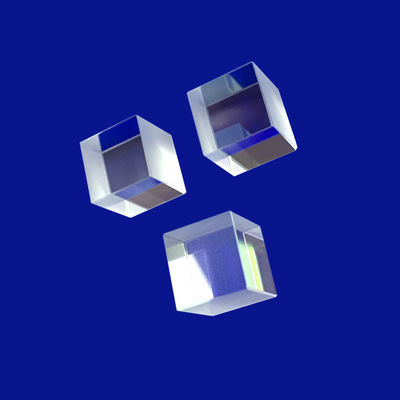

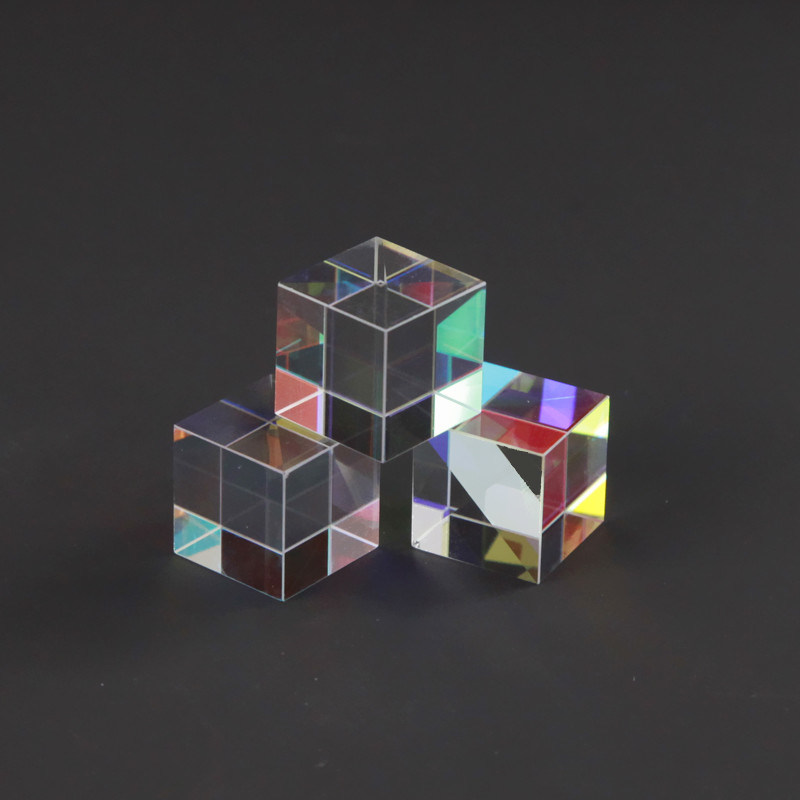

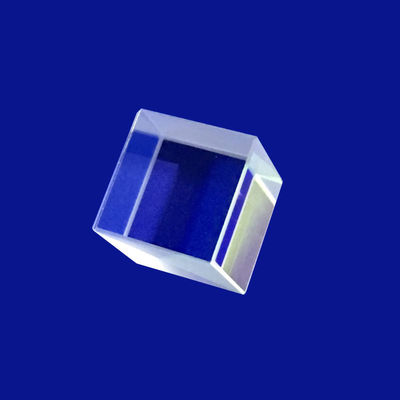

Galeria de produtos
Campos de integração primários
- Capsulas Electro-Ópticas (EO/IR) para a aviação:Cubos de safira leves e robustos utilizados como prismas ou janelas dobráveis da frente para visualização e câmeras de vigilância em aeronaves.
- Sistemas industriais a laser de alta potência:Cubos de Quartz de precisão otimizados para configurações de roteamento, combinação e filtragem espacial de feixe de laser de fibra de 1064 nm.
- Janela de imagem de submarino de profundidade:Lentes mini cúbicas de alta resistência de 25x25x25mm projetadas para suportar pressões hidrostáticas extremas, mantendo campos visuais de grande ângulo.
- Metrologia de semicondutores e inspecção de wafer:Splitters de prisma de quartzo personalizados usados em salas limpas para guiar caminhos de luz ultravioleta profunda (DUV) para análise de defeitos de wafer em escala nanométrica.
Perguntas Frequentes
Q1: Como você escolhe entre substratos de safira e quartzo para um bloco óptico Mini de 25x25x25mm?
A:A escolha é ditada pelo principal fator de stress do seu sistema.Projeto de Lentes Ópticasrequer uma resistência estrutural extrema, resistência a arranhões ou funcionamento na faixa infravermelha média (3,0 - 5,5 μm),Safirasé obrigatório devido à sua dureza de Mohs 9 e à sua ampla transmissão espectral.se a sua aplicação envolver lasers ultravioleta (UV) de alta energia ou exigir uma estabilidade dimensional geométrica absoluta sob oscilações de temperatura voláteis, sílica sintética fundidaQuartzoÉ preferido devido ao seu limiar superior de danos por laser e ao seu coeficiente de expansão térmica excepcionalmente baixo.
Q2: Quais são os principais desafios ao processar um Mini cubo de 25x25x25mm usando o Sapphire?
A:Por causa doO Sapphire'sA duração física extrema, as ferramentas de moagem de diamantes e de polimento óptico padrão desgastam-se rapidamente, dificultando a manutenção de ângulos precisos de 90° e superfícies planas.A nossa instalação de processamento utiliza fabricados sob medidaEsta infra-estrutura especializada permite-nos controlar os desvios angulares dos25x25x25mm MiniBloquear a menos de 15 segundos de arco, proporcionando um acabamento de superfície liso e de baixa rugosidade (Ra ≤ 0,5 nm) que satisfaça especificações rigorosas.
P3: Este Mini Design de Lente Óptica pode acomodar requisitos de revestimento interno personalizados?
A:Os planos internos de divisão ou reflexo dos nossosSapphire Quartz 25x25x25mm MiniOs cubos podem ser personalizados com revestimentos de película fina de alta durabilidade.com uma tensão de saída superior a 1000 V,Todos os revestimentos são aplicados usando a Evaporação de Feixe de Electrões Asistida por Íons para garantir a máxima densidade e resiliência ambiental,Prevenção da degradação da película durante a utilização em campo a longo prazo.
P4: Como a orientação cristalina do safiro afeta o desempenho do design de lentes ópticas?
A:O safiro é um cristal anisotrópico birefringente, o que significa que seu índice de refração muda dependendo do ângulo em que a luz entra na rede cristalina.Para evitar que a polarização indesejada se divida ou se refrague duplamente (imagens fantasmas) no interior do seu dispositivo.Lentes ópticas miniPara aplicações em que a pureza da polarização é crítica,Fabricamos o cubo com o eixo óptico paralelo à direcção de transmissão da luzEixo C (0001) SafiraEste layout meticuloso elimina completamente artefatos de birefringença, garantindo propagação de frente de onda limpa através da abertura clara.
