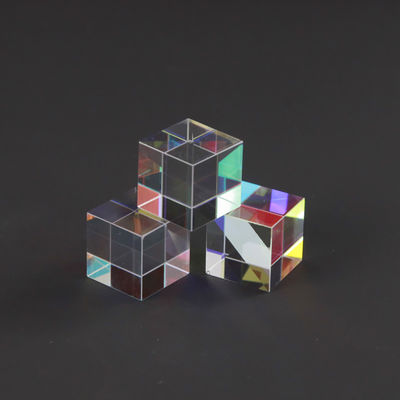

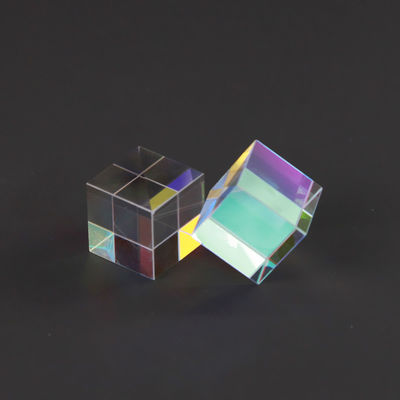

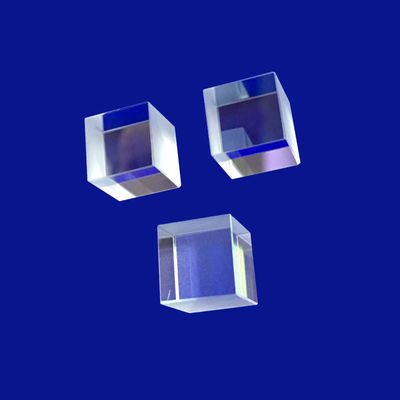

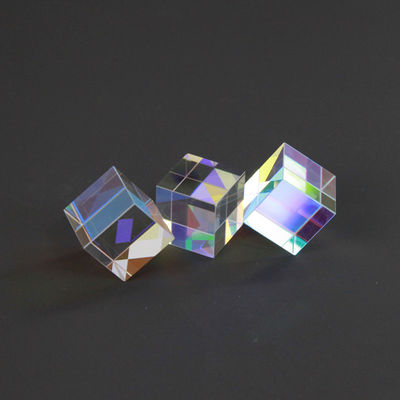

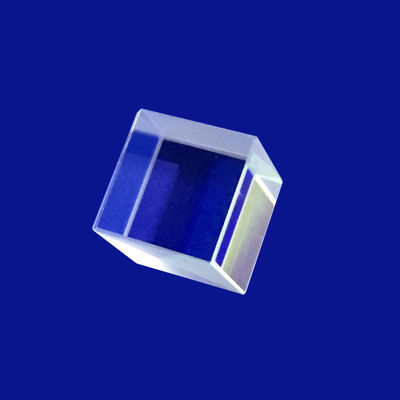

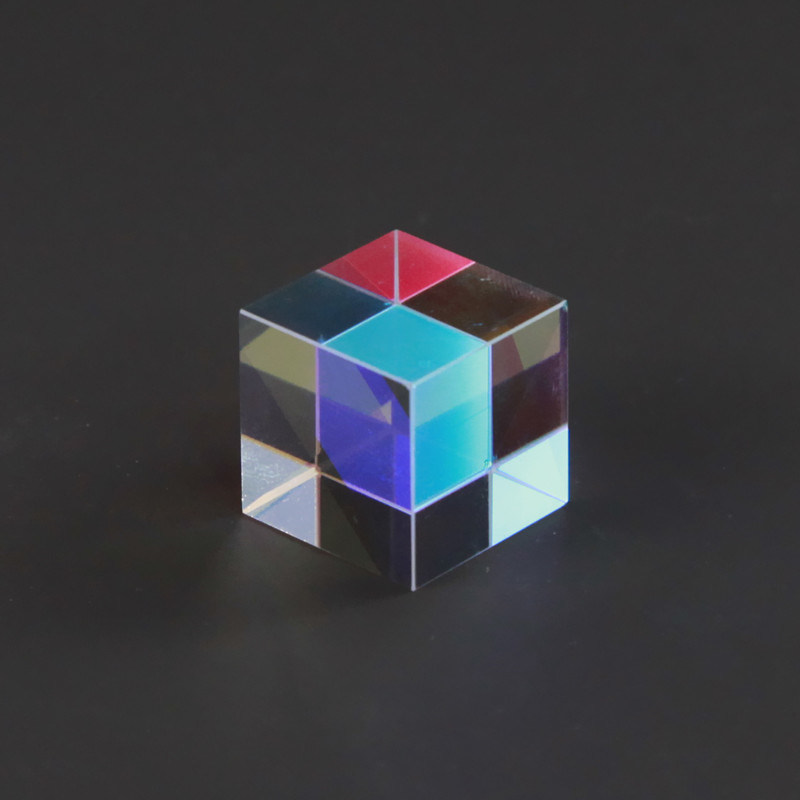

Projeto retangular da lente ótica de ângulo direito de K9 BK7
Especificação do produto
Local de Origem:
China
Marca:
Advance
Certificação:
ROHS\Reach
Número do modelo:
Como exigências
Quantidade mínima de pedido:
1
Preço:
$0.2~$100
Condições de pagamento:
T/T&L/C
Capacidade de fornecimento:
1000k/por mês
Detalhes do produto
Destacar:
Projeto da lente ótica de ângulo direito
,Projeto retangular da lente ótica
,Prisma retangular do direito BK7
Material:
K9 BK7 / Vidro Óptico
Customized Support:
OEM, ODM
Size:
Retangular feito pelo cliente
Dimension Tolerance:
+/-0,01mm
Application Area:
Design de lente óptica de ângulo reto
Angle Tolerance:
3"~2'
Shape:
Retangular
Focal Length Tolerance:
+/- 1%
Descrição do produto
K9 BK7 Design de lente óptica retangular de ângulo reto
Na instrumentação especializada a laser e nos sistemas de visão por digitalização de linhas industriais, o encaminhamento de caminhos ópticos através de envelopes espaciais apertados e não quadrados requer perfis geométricos direcionados.K9 BK7 Design de lente óptica retangular de ângulo retoA utilização de vidros de coroa de borosilicato altamente homogéneos (K9 / BK7), desenvolvemos um projeto especializadoÂngulo reto retangularA abertura retangular alongada é personalizada para acomodar lasers de folha lineares,perfis de feixe anamórficos, e matrizes de sensores de grande formato, minimizando o peso excessivo e reduzindo os custos de integração do sistema.
O objectivo primordial de qualquerK9 BK7 Ângulo reto retangularA configuração estrutural assegura uma fidelidade angular absoluta em toda a face alongada.RectangularO bloco de vidro pode induzir aberrações da frente de onda e distorções graves do registo de pixels nos sensores de digitalização de linha.Projeto de Lentes ÓpticasO protocolo aplica controles goniométricos rigorosos de um único ponto durante a produção, combinado com revestimentos antirreflexo de banda larga de várias camadas (BBAR) nas aberturas de entrada e saída,Estes prismas fornecem até 990,5% de eficiência de transmissão, tornando-os uma excelente escolha para dispositivos de imagem médica, telemetros de defesa e pistas de inspeção automatizadas de fábricas.
Especificações técnicas
A matriz de engenharia abaixo descreve os nossos limiares de produção padrão e capacidades de micro-tolerância para configurações retangulares de ângulo reto.
| Parâmetro técnico | Capacidade de engenharia padrão | Limites de grau superior de metrologia |
|---|---|---|
| Quadro de produtos | K9 BK7 Design de lente óptica retangular de ângulo reto | K9 BK7 Design de lente óptica retangular de ângulo reto |
| Opções de grau de substrato | CDGM K9 (Classe A) / Schott N-BK7 | Grau de alta homogeneidade H4 (Schott) |
| Perfis de dimensão | Largura: 2 mm a 80 mm; comprimento até 300 mm | Micro-óptica personalizada até 1,0 mm |
| Tolerâncias Dimensionais | ±0,05 mm (usinagem de precisão padrão) | Até ±0,01 mm (grau de alinhamento micro-óptico) |
| Precisão angular (α) | Erro angular ≤ 1 minuto de arco | ≤ 5 segundos de arco (grade de interferômetro Elite) |
| Flatitude da superfície (ΔW) | ≤ λ/4 @ 632,8 nm sobre uma abertura clara | ≤ λ/10 @ 632,8 nm (tipo laser) |
| Revestimento de superfície (MIL-Spec) | 40/20 Conformidade com o Scratch-Dig | 10/5 Scratch-Dig (compatível com laser de alta potência) |
| Índice de refração (n)d) | 1.5168 @ 587,6 nm | Homogeneidade do lote verificada pelo picnômetro |
| Abbe Número (νd) | 64.17 (Índice de dispersão cromática baixo) | Aplicação rigorosa da consistência dos lotes |
| Disponibilidade de revestimento | Películas de Al-Ag-Au metálico / BBAR não revestidas | Revestimentos em V com limiar de danos elevado |
| Parâmetro | Especificações |
|---|---|
| Materiais | BK7 ou outro vidro óptico, quartzo, safira, Ge, Si, ZnSe, CaF2 etc. |
| Duração | 3 ~ 100 mm |
| Largura | 3 ~ 100 mm |
| Altura | 3 ~ 100 mm |
| Tolerância de comprimento | +/- 0,01 mm |
| Tolerância de largura | +/- 0,01 mm |
| Tolerância à altura | +/- 0,01 mm |
| Tolerância de ângulo | 3 a 2' |
| Irregularidade | ΔN=0,1~0.5 |
| Precisão da superfície | N=1~3 |
| Qualidade da superfície | 10/5~60/40 |
| Revestimento | A pedido |
| Área de aplicação | Imagem, Iluminação, Laser, etc. |
Principais vantagens
Especificação de umK9 BK7 Ângulo reto retangularA estrutura fornece vantagens físicas e funcionais decisivas em relação aos prismas cúbicos clássicos dentro de trens ópticos de vários eixos:
- Perfis de digitalização de linhas otimizados:O alongadoRectangularAplicações de folhas de laser, reduzindo o volume de vidro desnecessário e diminuindo a massa total da carga útil das cabeças de sensor móvel.
- Capacidade total de reflexo interno (TIR):Quando a luz entra normalmente numa face de perna não polida, atinge a hipotenusa interna a 45°.BK7O prisma é feito de vidro (≈41,2°), obtendo uma eficiente Reflexão Interna Total sem a necessidade de um revestimento metálico refletor caro.
- Instalação optomecânica simplificada:A disposição plana e perpendicular doÂngulo retoOs lados fornecem planos de dado altamente estáveis para a montagem de referência, o que reduz significativamente o risco de desvio do alinhamento estrutural durante choque mecânico ou vibração súbita.
Campos de integração do sistema primário
- Máquina de visão por digitalização industrial:Utilizado como um conjunto de espelhos giratórios de baixo perfil para rotear perfis de iluminação linear ou de iluminação a laser para redes de triagem de transportadores de alta velocidade.
- Medidores de distância a laser e módulos de alcance:Funcionando como um bloco de curvatura de feixe de 90° de alta precisão dentro de ferramentas portáteis e conjuntos de telemetros a laser.
- Projecção barográfica e varredura óptica:Integrado em scanners de códigos de barras de logística e projetores a laser comerciais para varrer uma ampla área horizontal usando um envelope mecânico mínimo.
- Arrays de banco de calibração espectroscópica:CostumesProjeto de Lentes Ópticasblocos utilizados para dobrar linhas ópticas internas, reduzindo a pegada física dos espectrofotômetros de laboratório.
Perguntas Frequentes
P1: O que torna o vidro K9 ou BK7 a referência global para componentes de lentes ópticas retangulares?
A: K9 / BK7(Cristal de coroa de borosilicato) é o cristal óptico mais amplamente adotado para aplicações visíveis ao infravermelho próximo (350 nm - 2,0 μm) devido à sua composição química uniforme.Possui bolhas extremamente baixas e contagens de inclusão, excelente transmissão interna (> 99,2% por cm a 550 nm) e excelente durabilidade mecânica contra as forças de limpeza e montagem diárias.Projeto de Lentes Ópticasperspectiva, o seu índice de refração altamente previsível e baixa taxa de expansão térmica tornam-no uma escolha confiável para grande escala, de alta precisão comercial e de fabricação.
P2: Como um formato retangular afeta as tensões internas de um prisma de ângulo reto durante a fabricação?
A:Polir uma peça alongadaRectangularO bloco introduz pressões de polimento assimétricas que podem resultar em rolagem da borda ou "arco-íris" através do eixo longo do vidro.A nossa instalação utiliza máquinas de laminação de pitch especializadas de dois lados e configurações de monitoramento contínuoIsto permite-nos manter uma superfície excepcionalmente plana (≤ λ/4) e manter os erros angulares da pirâmide abaixo de 15 segundos de arco ao longo de toda a borda estendida doÂngulo retoPrisma, assegurando a transmissão uniforme em todo o perfil linear do feixe.
P3: Estes prismas retângulos podem ser configurados para funcionar como retrorrefletores (torção de 180 graus)?
A:Embora seja mais comumente utilizado para uma volta de 90° de luz entrando através de uma face de perna, você pode inserir um feixe normal para a face da hipotenusa em vez disso.A luz atingirá ambas as faces das pernas internamente através da reflexão interna total e emergirá paralela ao vetor de entrada originalEste comportamento versátil de dupla utilização é altamente valorizado por engenheiros de sistemas que procuram construir retroreflectores a laser robustos ou linhas de atraso de interferometria personalizadas com um,Uma pegada estável.
Q4: Que revestimentos são recomendados para maximizar a vida útil e a eficiência do prisma?
A:O revestimento óptimo depende inteiramente do traçado da sua trajetória luminosa.Projeto de Lentes Ópticasbaseia-se na reflexão interna total (TIR), a hipotenusa interna pode permanecer sem revestimento,mas sugerimos fortemente aplicar um revestimento anti-reflexão de banda larga (BBAR) para as faces da entrada e saída da perna para reduzir a perda de reflexão de uma única superfície de 4% para menos de 0No entanto, se o seu caminho de luz atinge a hipotenusa interna a um ângulo inferior a 41,2°, o TIR falhará.depositamos uma película de prata (Ag) ou alumínio (Al) altamente refletora na hipotenusa posterior externa para garantir uma refletividade uniforme de 90° em toda a banda de onda alvo..
