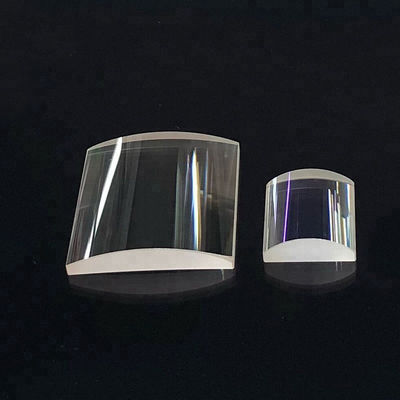

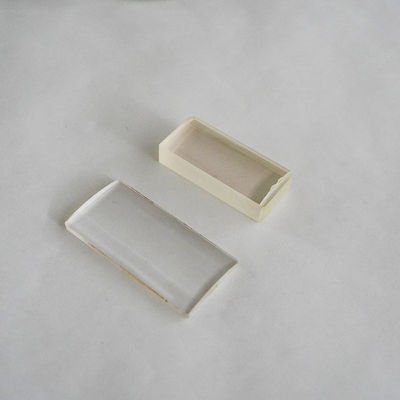

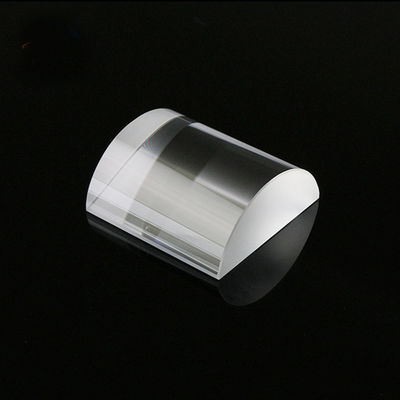

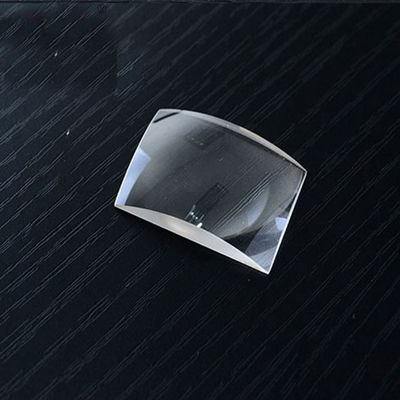

Lente infravermelha cilíndrica convexa do colimador do laser de Plano

Qualidade Lente infravermelha cilíndrica convexa do colimador do laser de Plano fábrica
Qualidade Lente infravermelha cilíndrica convexa do colimador do laser de Plano fábrica
Qualidade Lente infravermelha cilíndrica convexa do colimador do laser de Plano fábrica
Qualidade Lente infravermelha cilíndrica convexa do colimador do laser de Plano fábrica
Qualidade Lente infravermelha cilíndrica convexa do colimador do laser de Plano fábrica
Qualidade Lente infravermelha cilíndrica convexa do colimador do laser de Plano fábrica
Qualidade Lente infravermelha cilíndrica convexa do colimador do laser de Plano fábrica
Especificação do produto
Local de Origem: China
Marca: Advance
Certificação: ROHS\Reach
Número do modelo: Como exigências
Quantidade mínima de pedido: 1
Preço: $0.2~$100
Condições de pagamento: T/T&L/C
Capacidade de fornecimento: 1000k/por mês
Detalhes do produto
Destacar:

Lente infravermelha do colimador do laser

,

Lente cilíndrica do colimador do laser

,

Lente revestida convexa de Plano AR
Application: Lente colimadora de laser infravermelho
Customized Support: OEM, ODM
Materials: Quartzo safira CaF2 BK7 personalizável
Coating: Revestido com AR
Surface Quality: Personalizável
Focal Length: Solicitação personalizada
Size: Tamanho personalizado
Width Tolerance: +/-0,01mm
Focal Length Tolerance: +/- 1%
Operatingtemperature: °C -20 a 70
Descrição do produto
Lente colimadora de laser infravermelho cilíndrica plano convexa
Visão geral do produto

O processo de fabricação de umLente colimadora de laser infravermelho cilíndrica plano convexarequer retificação CNC avançada e torneamento diamantado para atingir a precisão de superfície necessária. PorqueLaser infravermelhosistemas são altamente sensíveis a lentes térmicas e absorção de material, oPlano Convexo Cilíndricoo substrato deve ser escolhido por seu índice de refração específico e baixo coeficiente de absorção.

Como profissionalLente colimadora, essas ópticas são normalmente tratadas com revestimentos antirreflexos (AR) de alta durabilidade, adaptados a bandas de infravermelho específicas (como 3-5μm ou 8-12μm). Isto garante que oLaser infravermelho cilíndrico plano convexoa saída mantém a máxima eficiência energética. Quer seja usado no sistema LiDAR de um veículo autônomo ou em uma mira de arma térmica de última geração, oLente colimadorafornece a estabilidade de feixe fundamental necessária para aquisição precisa de dados e iluminação do alvo.

Especificações Técnicas
Parâmetro Especificações
Faixa de diâmetro Diâmetro 0,7 mm-Diâmetro 400 mm
Faixa de raio da curva R1.5-R∞ etc.
Tolerância de diâmetro +/-0,1, +/-0,01, +/-0,005 etc.
Superfície de diâmetro λ, 1/2λ, 1/4λ, 1/10λ etc.
Tolerância de Espessura +/-0,1, +/-0,05, +/-0,01 etc.
Centralização +/-2', +/-1' etc.
Abertura N 5, 1 etc.
Irregularidade ΔN 2, 1, 0,5, 0,2 etc.
Qualidade de superfície 60/40, 40/20, 20/10, 10/5 etc.

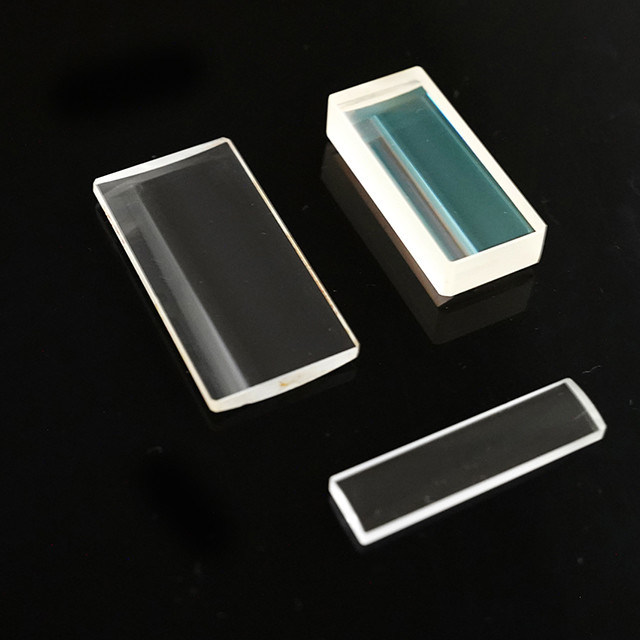

Plano Convex Cylindrical Infrared Laser Collimator Lens
Áreas de aplicação
  • Imagem Térmica e Termografia:Usando oPlano Convexo Cilíndricolente para moldar a iluminação para câmeras infravermelhas.
  • LiDAR e sensoriamento remoto:Implementando oLente colimadoraem sensores de direção autônoma para detectar obstáculos em condições de baixa visibilidade.
  • Detecção de gás industrial:Utilizando oLaser infravermelhopara espectroscopia molecular onde umPlano Convexo Cilíndricocaminho do feixe é necessário.
  • Defesa:Integrando oLente colimadoraem telêmetros a laser e ponteiros de visão noturna.

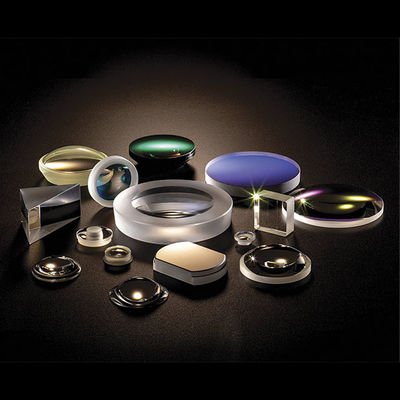

Optical Lens Design and BK7 Dichroic Optical Filter
Perguntas frequentes técnicas
Por que uma lente cilíndrica Plano Convexa é usada em vez de uma lente padrão para um laser infravermelho?
UmLaser infravermelhoO diodo geralmente produz um feixe que se espalha mais rápido em uma direção do que na outra. UMPlano Convexo Cilíndricolente permite colimar aquele eixo específico sem afetar o outro, o que é uma tarefa fundamental para qualquer eixo de alto desempenhoLente colimadora.
Qual material é melhor para uma lente colimadora de laser infravermelho operando a 10,6 μm?
Para CO2Laser infravermelhoaplicações em 10,6 μm, o seleneto de zinco (ZnSe) é o idealPlano Convexo Cilíndricosubstrato devido à sua baixa absorção e alta transmissão visível, o que auxilia naLente colimadoraalinhamento.
A lente Laser Infravermelha Cilíndrica Plano Convexa requer um revestimento específico?
Sim. Como os materiais IR geralmente têm altos índices de refração, um material não revestidoPlano Convexo Cilíndricolente pode perder mais de 30% da luz por reflexão. Um revestimento BBAR multicamadas garante aLente colimadoratransmite quase 99% dosLaser infravermelhoenergia.
Esses componentes da lente colimadora podem ser personalizados para microóptica?
Absolutamente. Nós oferecemosPlano Convexo Cilíndricolentes tão pequenas quanto 3mm para lentes compactasLaser infravermelhomódulos usados ​​em dispositivos médicos ou táticos portáteis, fornecendo alta precisãoLente colimadoradesempenho em pequenas dimensões.
Como faço para limpar uma lente cilíndrica plano-convexa de germânio?
O germânio é frágil. Você deve usar um pano macio e sem fiapos e solvente especializado. Sempre manuseie oLaser infravermelhoóptica pelas bordas para evitar a transferência de óleos para oLente colimadorarevestimento, o que poderia degradar oPlano Convexo Cilíndricodesempenho.
Informações do fabricante

é uma empresa de produção baseada em tecnologia, oficialmente estabelecida em setembro de 2009. A fábrica está localizada no Parque Industrial Qingpu, em Xangai, a apenas meia hora de carro do Aeroporto Internacional de Xangai Hongqiao.

A empresa reúne vários técnicos excelentes na indústria óptica e possui recursos de suporte abrangentes, como design óptico-mecânico e elétrico, processamento e serviços de vendas. Fornecemos de todo o coração a cada cliente produtos e serviços convenientes e de alta qualidade.

Escopo de negócios
  • Desenvolvimento de módulos ópticos mecânicos e elétricos
  • Processamento de elementos ópticos de precisão
  • Design e processamento de lentes de câmera
  • Soluções de design óptico e otimização de caminho óptico
  • Consultoria técnica e serviço pós-venda
Campos de aplicação

Visão de máquina, inteligência artificial, biomédica, cidade inteligente, monitoramento de ponta, instrumentos de teste, equipamentos, gravação a laser, iluminação especial, instituições de pesquisa científica, etc.

Vantagens da empresa
  • Capacidades abrangentes de design, produção e vendas com serviços de aquisição convenientes e completos
  • Dezenas de milhares de moldes ópticos e amostras para serviços de prova rápidos e de baixo custo
  • Participação antecipada na pesquisa e desenvolvimento de novos produtos do cliente para fornecer planos e sugestões viáveis
