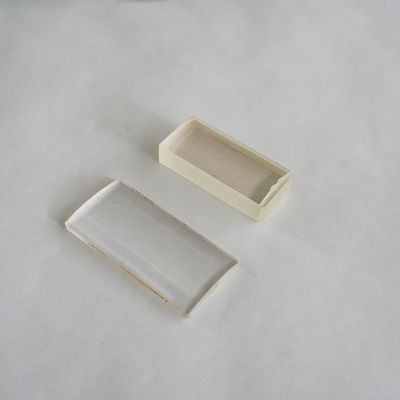

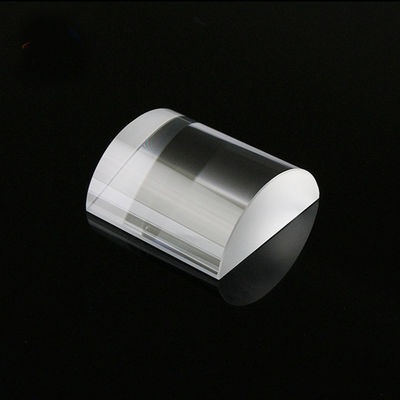

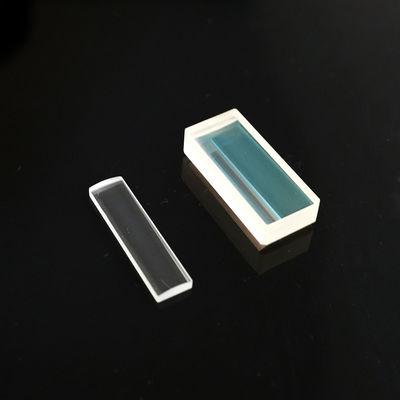

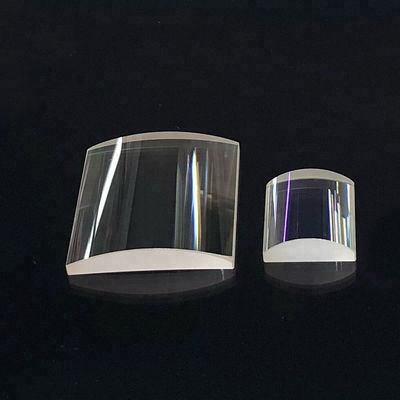

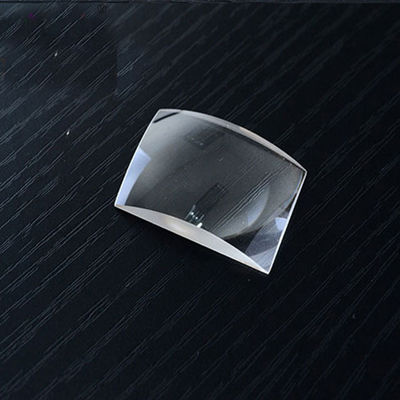

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments
No campo da óptica de alta precisão, oVidro óptico de lente convexa BK7A série é reconhecida como um componente fundamental para a manipulação avançada de luz. Especificamente, oLente Plano Convexa Cilíndricafoi projetado para focar a luz em uma linha nítida e uniforme, em vez de um único ponto, tornando-o uma óptica essencial para vários sistemas de digitalização e alinhamento.
Ao utilizar premiumVidro óptico BK7, essas lentes oferecem alta homogeneidade e baixo teor de bolhas, garantindo máxima transmitância em todo o espectro visível. A geometria única doLente Plano Convexa Cilíndrica— apresentando uma superfície plana e uma superfície curva cilíndrica — permite a compressão da luz em apenas uma dimensão. Esse recurso é fundamental para instrumentos ópticos que exigem modelagem de feixe, como níveis de laser, leitores de código de barras e dispositivos de imagem de alta resolução.
Para apoiar a engenharia de precisão, a tabela a seguir detalha os parâmetros técnicos aplicados aos nossosVidro óptico de lente convexa BK7eLente Plano Convexa Cilíndricaprodução.
| Recurso | Vidro óptico de lente convexa BK7 | Lente Plano Convexa Cilíndrica |
|---|---|---|
| Substrato Material | Vidro óptico de grau BK7 | Vidro óptico BK7 de alta clareza |
| Geometria da lente | Lente Plano Convexa Cilíndrica | Uma face plana e uma face cilíndrica |
| Qualidade de Superfície | 40-20 a 20-10 Escavação Raspadinha | Otimizado para instrumentos ópticos |
| Faixa de distância focal | 5mm a 1000mm | Preciso para lente plano-convexa cilíndrica |
| Centralização | <3 minutos de arco | Ajuste de instrumentos ópticos de alta fidelidade |
| Opções de revestimento | AR, BBAR ou V-Coat | Melhora o vidro óptico da lente convexa BK7 |
| Tolerância Dimensional | ±0,05mm a ±0,1mm | Precisão para instrumentos ópticos |
| Planicidade da superfície | λ/4 @ 633nm | Mantém o caminho da lente plano-convexa cilíndrica |
| Faixa de diâmetro | Diâmetro 0,7 mm-Diâmetro 400 mm |
| Faixa de raio da curva | R1.5-R∞ etc. |
| Tolerância de diâmetro | +/-0,1, +/-0,01, +/-0,005 etc. |
| Superfície de diâmetro | λ, 1/2λ, 1/4λ, 1/10λ etc. |
| Tolerância de Espessura | +/-0,1, +/-0,05, +/-0,01 etc. |
| Centralização | +/-2', +/-1' etc. |
| Abertura N | 5, 1 etc. |
| Irregularidade ΔN | 2, 1, 0,5, 0,2 etc. |
| Qualidade de superfície | 60/40, 40/20, 20/10, 10/5 etc. |
- Digitalização a laser:Utilizando oLente Plano Convexa Cilíndricaem scanners 3D e leitores de código de barras para aquisição de dados.
- Diagnóstico Médico:ImplementandoVidro óptico de lente convexa BK7em endoscópios e instrumentos ópticos de oftalmologia.
- Medição Industrial:Implantando oLente Plano Convexa Cilíndricaem níveis de laser e sistemas de luz estruturados para construção.
- Holografia:Usando oVidro óptico BK7para expandir e moldar feixes de referência em instrumentos ópticos sofisticados.
Esta seção fornece informações técnicas confiáveis sobre a seleção doVidro óptico de lente convexa BK7eLente Plano Convexa Cilíndrica.
-
