Lente Micro Rod Endoscópios cilíndricos Óculos de sorriso Lente Lente óptica
Especificação do produto
Local de Origem:
SHANGHAI, CHINA
Marca:
Advance
Número do modelo:
Avanço
Quantidade mínima de pedido:
10 partes
Preço:
$100.00/Pieces 10-99 Pieces
Capacidade de fornecimento:
100000 partes/partes pela semana
Detalhes do produto
Application:
Endoscópios Cilíndricos
Customized Support:
OEM, ODM
Materials:
BK7 Quartzo Infravermelho Safira Ge \ etc.
Color:
Transparente
Diameter:
Requisitos da alfândega
Coating:
Revestido com AR
Surface Quality:
60/40 40/20 personalizável
Size:
Tamanho personalizado
Descrição do produto
Lente Micro Rod Endoscópios cilíndricos Óculos de sorriso Lente Lente óptica
No campo sofisticado da tecnologia médica minimamente invasiva e da inspecção por boroscopo industrial, aLente de Micro-RodeÓculos de sorriso Lenterepresentam o auge da transmissão da luz em espaços confinados.Lente de Micro-Rodé um especialistaLentes de vara ópticaO sistema de visualização de imagem, que funciona como um componente de retransmissão de imagem, mantém dados visuais de alta resolução ao longo do eixo de um endoscópio.Endoscópicos cilíndricosOs componentes utilizam a sua relação comprimento/diâmetro para minimizar a perda de luz e a aberração cromática.Óculos de sorriso Lente(Index de Gradiente), os engenheiros podem conseguir uma mudança contínua no índice de refração, permitindo uma flexão suave da luz sem a necessidade de complexos conjuntos de lentes múltiplas.Lente de Micro-RodO sistema de controlo de desempenho é baseado naLentes de vara ópticaOferece a clareza necessária para a vida críticaEndoscópicos cilíndricosprocedimentos.
Especificações técnicas: Parâmetros de referência da óptica de micro-barras e da óptica de sorriso
A tabela a seguir descreve os padrões profissionais para os nossosLente de Micro-RodeÓculos de sorriso Lentesérie, especificamente otimizadas paraEndoscópicos cilíndricos.
| Características | Lente Micro Rod / Lente Óptica Rod | Óculos de sorriso Lente |
|---|---|---|
| Material Substrato | N-BK7, Silício fundido ou safira | Vidro dopado com índice de gradiente |
| Intervalo de diâmetro | 0.2 mm a 10.0 mm | 0.5 mm a 3,0 mm |
| Tolerância de comprimento | ±0,01 mm a ±0,05 mm | ± 0,02 mm |
| Qualidade da superfície | 20-10 a 10-5 Escrava-cavar | 40-20 Escavação por arranhões |
| Perfil de refração | Constante (homogéneo) | Parabólico (índice de gradiente) |
| Flatitude da face final | λ/4 a λ/10 @ 633 nm | λ/2 @ 633 nm |
| Precisão angular | < 1 minuto de arco | N/A (gradientes internos) |
| Aplicação | Endoscópicos cilíndricosRelais | Lente de Micro-RodObjectivos |
Especificações gerais
| Parâmetro | Intervalo de especificações |
|---|---|
| Intervalo de diâmetro | Dia.0.7mm-Dia.400mm |
| Intervalo do raio da curva | R1,5-R∞ etc. |
| Tolerância de diâmetro | +/- 0.1, +/- 0.01, +/- 0,005 etc. |
| Superfície de diâmetro | λ, 1/2λ, 1/4λ, 1/10λ, etc. |
| Tolerância de espessura | +/- 0.1, +/- 0.05, +/- 0,01 etc. |
| Centragem | +/-2', +/-1' etc. |
| Apertura N | 5, 1 etc. |
| Irregularidade ΔN | 2- Um, dois, três.5, 0,2 etc. |
| Qualidade da superfície | 60/40, 40/20, 20/10, 10/5 etc. |

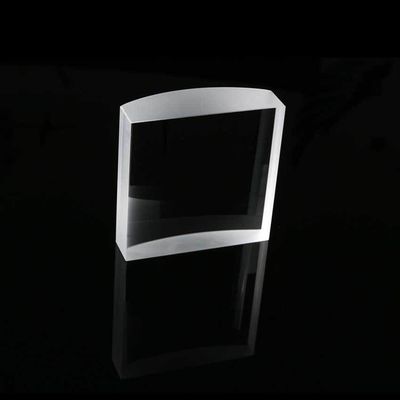

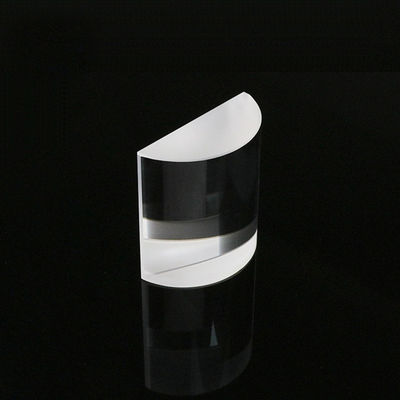

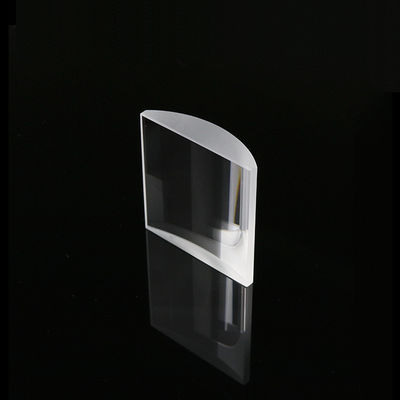

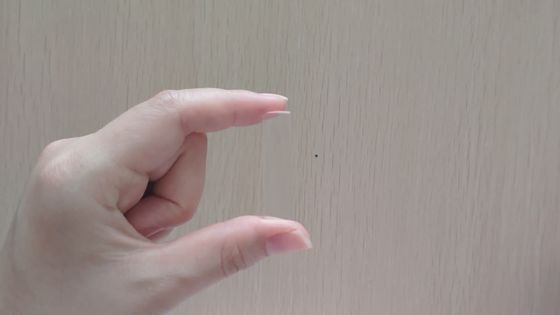

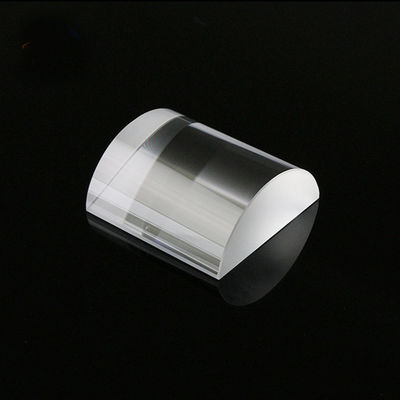

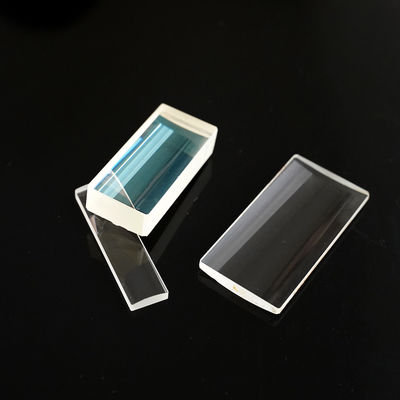

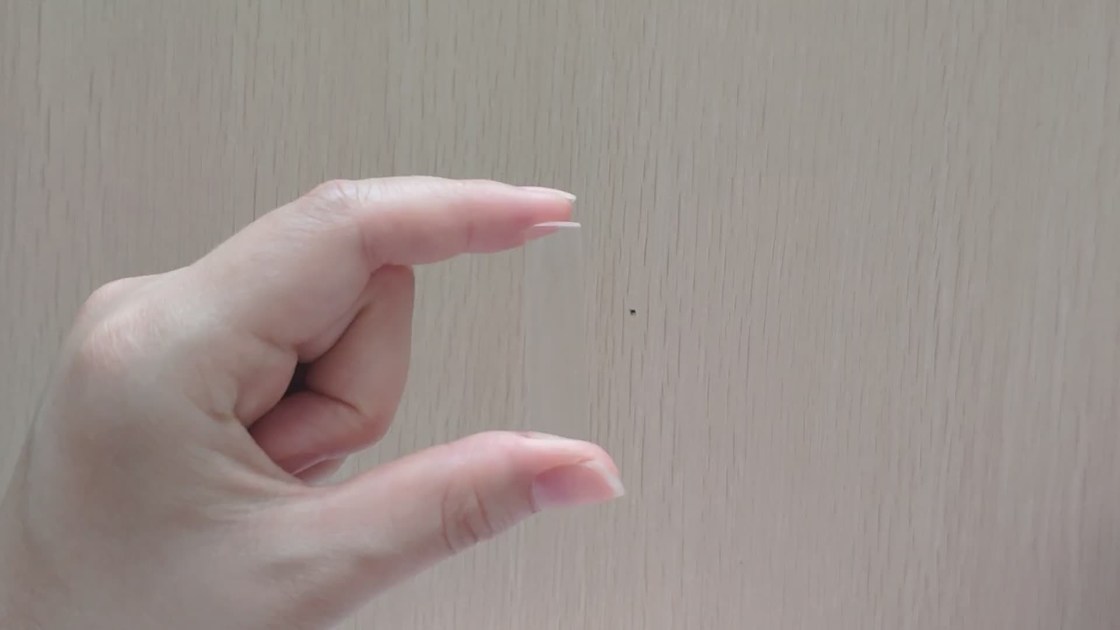

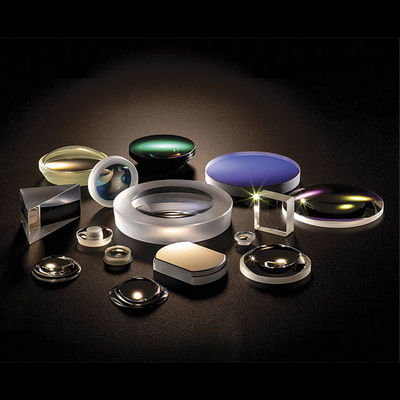

Imagens do produto
Áreas de aplicação
- Endoscopia Médica:Utilizando oLente de Micro-Rodem artroscópios, cistoscópios e laparoscópicos para imagens internas de alta resolução.
- Borescópios industriais:Implementação doLentes de vara ópticapara inspecção de motores de aeronaves e sistemas de tubulação estreita.
- Acoplamento de fibra óptica:Utilizando oÓculos de sorriso Lentepara focar a luz dos diodos laser em fibras de modo único.
- Micro-robotica:A integração daLente de Micro-RodeÓculos de sorriso Lenteem sistemas de visão robótica em miniatura para tarefas de precisão.
FAQs de Produto Especialista: Dominar a Lente Micro Rod e a Óptica do Sorriso
Esta secção fornece informações técnicas sobre a selecção e utilização doLente de Micro-Rod,Óculos de sorriso Lente, eLentes de vara óptica.
P1: Qual é a principal diferença entre uma lente de relé padrão e uma lente Micro Rod?
Resposta:Um relé padrão usa várias lentes individuais com espaços de ar.Lente de Micro-Rodé um sólidoLentes de vara ópticaque usa o próprio meio de vidro para transmitir a imagem.Endoscópicos cilíndricos, reduz o número de superfícies onde a luz pode ser perdida e simplifica a montagem mecânica.
P2: Como uma lente de óculos de sorriso melhora o desempenho de um sistema de lente de vara óptica?
Resposta:AÓculos de sorriso Lentenão depende da curvatura da superfície para dobrar a luz; utiliza gradientes de material internos.Óculos de sorriso Lentepara ter um rosto plano, o que é ideal para a ponta doEndoscópicos cilíndricosonde aLente de Micro-Roddeve interagir com o ambiente.
P3: A Micro Rod Lens pode ser personalizada para comprimentos específicos?
Resposta:Claro que sim.Lentes de vara ópticaA medida do tempo, a sua duração pode ser ajustada com precisão à suaEndoscópicos cilíndricosOLente de Micro-Rodpodem ser cortadas e polidas para qualquer comprimento focal ou relé especificado.
P4: Estes componentes de lente de vara óptica são resistentes à autoclave?
Resposta:Quando feito de safira ou vidro de alta temperatura, oLente de Micro-RodeÓculos de sorriso LenteO sistema pode suportar protocolos de esterilização médica padrão, garantindo aEndoscópicos cilíndricospermanecem fiáveis em centenas de utilizações.
Q5: Que opções de revestimento estão disponíveis para a Micro Rod Lens?
Resposta:Oferecemos revestimentos anti-refletores de banda larga (BBAR) especificamente para oLente de Micro-RodeÓculos de sorriso LenteIsto aumenta a transmissão da luz doLentes de vara ópticareduzindo os reflexos nas faces de entrada e saída doEndoscópicos cilíndricos.
