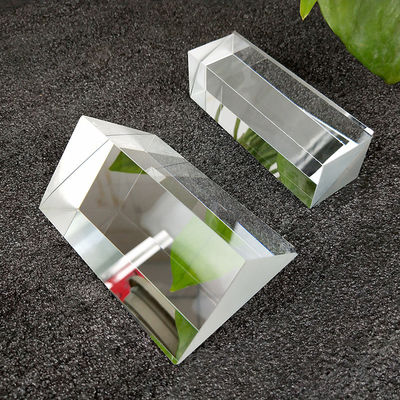

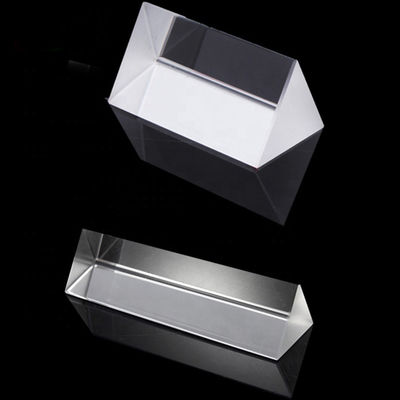

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
Especificação do produto
Local de Origem:
SHANGHAI, CHINA
Marca:
advance
Número do modelo:
005
Quantidade mínima de pedido:
10 partes
Preço:
$100.00/Pieces 10-99 Pieces
Capacidade de fornecimento:
10000000 partes/partes pelo mês
Detalhes do produto
Customized Support:
OEM, ODM
Material:
BK7 e outros vidros ópticos
Dimension Tolerance:
+/-0,01mm
Flatness:
N=1~3
Length Tolerance:
+/-0,01mm
Length:
3-100 mm (personalizável)
Width Tolerance:
+/-0,01mm
Width:
3-100mm （Personalizável）
Angle Tolerance:
3"-2'
Height:
3-100mm （Personalizável）
Surface Quality:
Personalizável
Application Area:
Reflexão Externa Aluminizada
Descrição do produto
Vidro ótico exterior aluminizado da reflexão BK7 prisma retangular de ângulo direito de 90 graus
O desenho doReflexão Externa Aluminizada BK7O prisma é otimizado para sistemas onde a absorção interna de luz deve ser eliminada. Ao contrário dos prismas padrão que dependem da reflexão interna total (TIR), estePrisma de ângulo retoutiliza umReflexão Externa Aluminizadarevestimento para refletir a luz diretamente da primeira superfície que encontra. Isto é particularmente benéfico para oPrisma retangular de vidro óptico de 90 grausem ambientes de alta vibração, como a estabilidade mecânica doBK7substrato é superior aos espelhos de película fina. Além disso, oPrisma Retangulara geometria permite fácil montagem e integração em caixas ópticas compactas. Esteja você construindo um divisor de feixe complexo ou uma pasta de caminho simples, oReflexão Externa Aluminizada BK7garante que seuVidro óptico 90 grauso caminho permanece puro e livre de aberrações.
Especificações Técnicas
| Recurso | Especificações para reflexão externa aluminizada BK7 | Benefício Operacional |
|---|---|---|
| Substrato Material | Vidro óptico de grau BK7 | Alta homogeneidade para o prisma de 90 graus |
| Tipo de reflexão | Reflexão Externa Aluminizada | Reflexão da primeira superfície para o Prisma Retangular |
| Tolerância de ângulo | < 3 minutos de arco a < 30 segundos de arco | Direção de alta fidelidade para o prisma de ângulo reto |
| Qualidade de Superfície | 40-20 a 20-10 Escavação Raspadinha | Baixa dispersão no vidro óptico de 90 graus |
| Tipo de revestimento | Alumínio Protegido (R > 85%) | Superfície de reflexão externa aluminizada durável |
| Geometria | Prisma Retangular / Ângulo Reto | Montagem simplificada para vidro óptico |
| Abertura clara | > 90% da área do rosto | Campo de visão máximo para o prisma de ângulo reto |
| Planicidade da superfície | λ/4 @ 633nm | Frente de onda imaculada para o Aluminized Outer Reflection BK7 |
Especificações detalhadas
| Parâmetro | Especificações |
|---|---|
| Materiais | BK7 ou outro vidro óptico, quartzo, safira, Ge, Si, ZnSe, CaF2 etc. |
| Comprimento | 3~100mm |
| Largura | 3~100mm |
| Altura | 3~100mm |
| Tolerância de comprimento | +/-0,01mm |
| Tolerância de largura | +/-0,01mm |
| Tolerância de altura | +/-0,01mm |
| Tolerância de ângulo | 3"~2' |
| Irregularidade | ΔN=0,1~0,5 |
| Precisão de superfície | N=1~3 |
| Qualidade de superfície | 10/5~60/40 |
| Revestimento | A pedido |
| Área de aplicação | Imagem, iluminação, laser etc. |
Áreas de aplicação primária
- Direção do feixe de laser:Usando o prisma de ângulo reto para dobrar feixes de alta potência em cabeças de corte CNC industriais
- Sistemas de mira tática:Implementando o Reflexo Externo Aluminizado BK7 em miras periscópicas para veículos
- Calibração de espectroscopia:Utilizando o prisma retangular de vidro óptico de 90 graus para referência precisa do caminho da luz em instrumentos de laboratório
- Equipamento de topografia:Integração do prisma de reflexão externa aluminizado em estações totais e níveis de laser para precisão de longo alcance
Perguntas frequentes sobre produtos especializados
Q1: Por que escolher um reflexo externo aluminizado BK7 em vez de um prisma TIR padrão?
Responder:O Aluminized Outer Reflection BK7 é preferido quando você precisa de um efeito de “superfície frontal”. Por utilizar Outer Reflection, a luz nunca entra no vidro, o que elimina a dispersão cromática. Isso torna o prisma retangular de vidro óptico de 90 graus mais eficaz para fontes de luz de banda larga.
Q2: Quão durável é o revestimento do Aluminized Outer Reflection BK7?
Responder:Nosso prisma de ângulo reto apresenta uma camada de alumínio protegida. Isso significa que a superfície de reflexão externa aluminizada é coberta com uma fina camada dielétrica (como SiO₂), que protege o metal contra oxidação e pequenos arranhões durante o manuseio da unidade de vidro óptico de 90 graus.
Q3: O Prisma Retangular pode ser personalizado para comprimentos de onda específicos?
Responder:Absolutamente. Embora o Reflexo Externo Aluminizado BK7 seja ótimo para uso geral, podemos modificar o revestimento de Reflexão Externa para prata ou ouro se a sua aplicação de Vidro Óptico de 90 Graus exigir maior refletividade no espectro infravermelho.
Q4: Qual é o benefício do material BK7 em um prisma de reflexão externa?
Responder:Mesmo que a luz não entre no vidro em Outer Reflection, o substrato BK7 é vital porque é extremamente estável. Isso garante que os ângulos do prisma de ângulo reto não se deformem, mantendo a precisão do vidro óptico de 90 graus durante a vida útil do produto.
Q5: Como devo limpar a superfície de reflexão externa aluminizada?
Responder:Você deve tratar o Aluminized Outer Reflection BK7 com cuidado. Use um espanador para remover partículas soltas da face do vidro óptico de 90 graus e, em seguida, limpe suavemente com um tecido sem fiapos e álcool de grau reagente. Evite pressão excessiva na face reflexiva do Prisma Retangular.
