Lente convexa redonda do menisco
Especificação do produto
Local de Origem:
China
Marca:
Advance
Certificação:
ROHS\Reach
Número do modelo:
Como exigências
Quantidade mínima de pedido:
1
Preço:
$0.2~$100
Condições de pagamento:
T/T&L/C
Capacidade de fornecimento:
1000k/por mês
Detalhes do produto
Destacar:
60/40 de lente convexa redonda do menisco
,Lente convexa do menisco BK7
,60/40 de lente esférica do corpo convexo
Customized Support:
OEM, ODM
Usage:
óptico
Structure:
lente meniscal
Shape:
Esférico
Material:
vidro óptico
Focal Length:
personalizado
Coating:
A pedido
Diameter:
25mm
Diameter Tolerance:
+/-0,005mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Application Area:
Imagem, Iluminação, Laser etc
Interface Type:
Canon EF-S
Centerthickness:
5 mm
Width Tolerance:
+/-0,01mm
Style:
Antigo
Application Area:
Iluminação, Laser etc
Operatingtemperature:
°C -20 a 70
Filter Ring Color:
Preto, tira, ouro
Coating Choice:
Verde
Refractiveindex:
1.52
Focal Length:
150mm
Descrição do produto
Lente de menisco redondo e convexo
Visão geral do produto
O nossoLentes de menisco redondo e convexosão concebidos para conjuntos ópticos de alto desempenho, concebidos para reduzir significativamente a aberração esférica em sistemas multi-elementos.Estas lentes fornecem um controlo superior da frente de onda, tornando-os indispensáveis para tarefas de imagem de precisão e focagem a laser.
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Materiais | BK7 ou outro vidro óptico, quartzo, safira, Ge, Si, ZnSe, CaF2 etc. |
| Diâmetro | 1.5~300 mm |
| Radius | R0,8 mm-∞ |
| Distância focal | -30000mm~+30000mm |
| Tolerância de espessura do centro | +/- 0,01 mm |
| Tolerância de diâmetro | +/- 0,005 mm |
| Tolerância da distância focal | +/-1% |
| Precisão da superfície | N=1~3 |
| Irregularidade | ΔN=0,1~0.5 |
| Descentro | 3'~1' |
| Qualidade da superfície | 10/5~60/40 |
| Revestimento | A pedido |
| Área de aplicação | Imagem, Iluminação, Laser, etc. |
Excelência em Engenharia
A nossa equipa de engenheiros selecciona substratos premium comoSilicio fundido ou N-BK7, assegurando uma estabilidade térmica e taxas de transmissão excepcionais.As nossas lentes oferecem a fiabilidade técnica necessária para aplicações críticas.
Garantia da qualidade
Fabricadas nas nossas instalações certificadas pela ISO, cada lente Round Convex Meniscus passa por testes interferométricos rigorosos para cumprir os rigorosos padrões MIL-PRF-13830B,uma escolha confiável para os integradores ópticos Tier-1.
Cada remessa inclui um relatório completo de controlo de qualidade que cobre as tolerâncias dimensionais e a planitude da superfície.Utilizamos uma embalagem de sala limpa de classe 100 para garantir que as suas ópticas cheguem livres de contaminação e prontas para integração imediata do sistema..

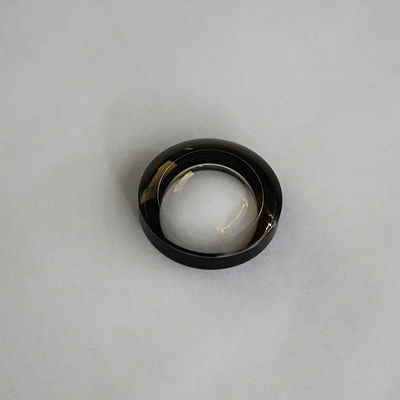

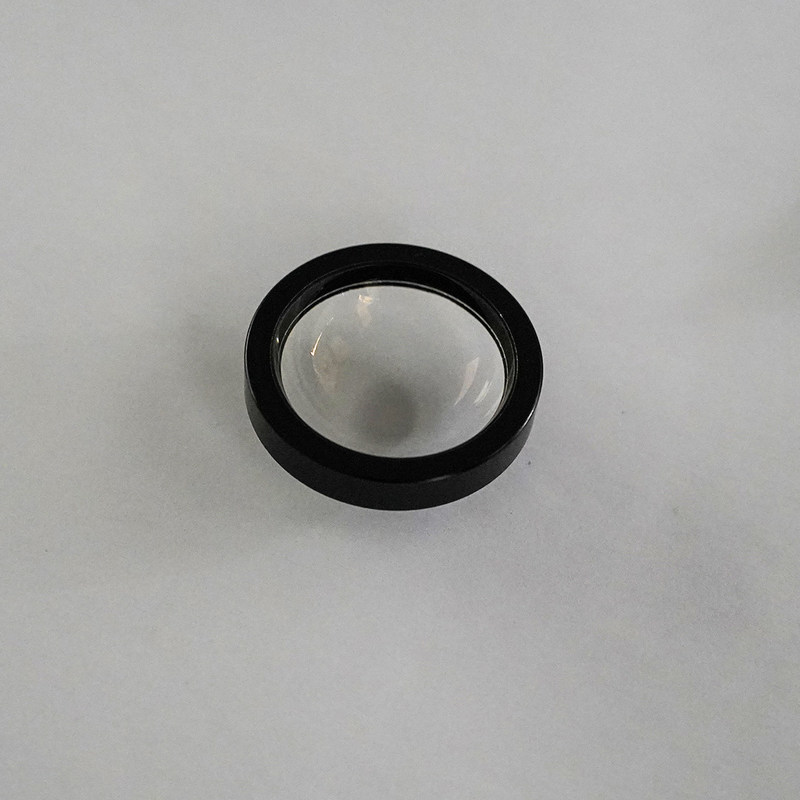

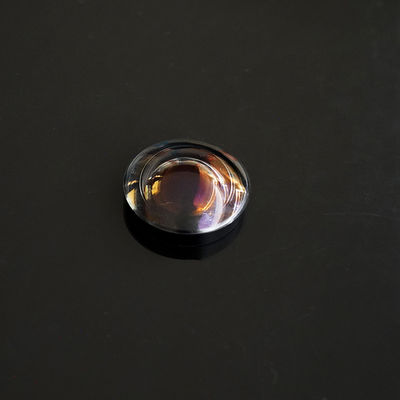

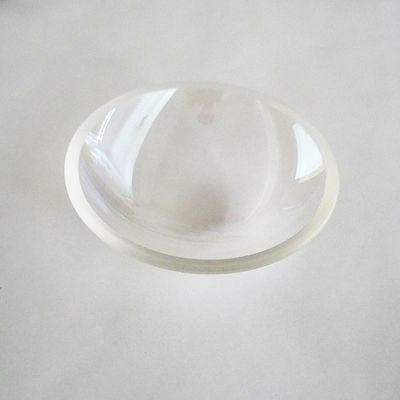

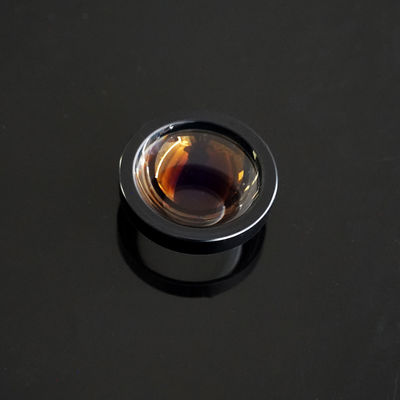

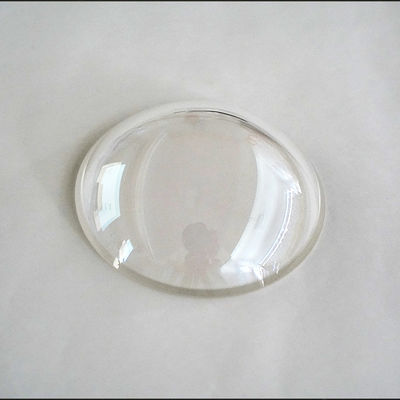

Imagens do produto
Perguntas Frequentes
P1: Por que escolher uma lente Menisco Convexo em vez de uma lente Plano-Convexa padrão?
A principal vantagem reside naControle de aberraçõesQuando usado em combinação com outras lentes, uma lente de menisco convexo pode reduzir significativamente a aberração esférica e melhorar a nitidez da imagem.Permite uma distribuição mais favorável da potência de refração, que é particularmente crítico nos sistemas de imagem de alta resolução e na direcção do feixe de laser.
Q2: Quais são os padrões típicos de qualidade da superfície para as suas lentes de menisco de grau óptico?
A nossa produção padrão segue oA partir de 1 de janeiro de 2018O protocolo, que normalmente oferece uma40-20 ou 20-10 Scratch-DigPara aplicações a laser de alta potência, fornecemos polir de precisão que garante uma rugosidade da superfície de Ra < 0,5 nm, minimizando a dispersão da luz e maximizando os limiares de danos.
Q3: Como determinar a orientação correta (que lado deve estar voltado para a fonte)?
Para a maioria das aplicações que visam minimizar a aberração, a superfície com ocurvatura mais íngreme(o lado convexo) deve estar voltado para o objeto mais distante ou para a fonte de luz colimada. Esta configuração garante que os raios de luz sejam dobrados mais gradualmente através de ambas as superfícies,levando a um tamanho de ponto focal menor.
P4: Estas lentes podem ser personalizadas com revestimentos anti-reflexo (AR) específicos?
Sim, oferecemos uma variedade de revestimentos de película fina adaptados ao comprimento de onda da sua aplicação.
- VIS (400-700 nm):Ravg < 0,5%
- NIR (700-1100 nm):Optimizado para lasers Nd:YAG ou Diodo
- AR de banda larga (BBAR):Para imagens multiespectrais
Q5: Que substratos estão disponíveis para aplicações infravermelhas (IR)?
Além do padrãoN-BK7eFusão de sílica, fabricamos lentes de menisco usando materiais otimizados para IR comoGermânio (Ge),Silício (Si), eSeleneto de zinco (ZnSe)Estes são ideais para sistemas de imagem térmica e laser CO2 onde é necessária uma elevada transmissão no espectro infravermelho de onda longa.
Q: Quais são os seus principais produtos ou em que domínio são utilizados?
Somos especializados em design óptico, processamento de elementos ópticos, montagem de lentes, tais como lentes esféricas, lentes asféricas, lentes cilíndricas, espelhos refletores, filtros, lentes de barra, lentes de câmera, etc.Os nossos produtos são amplamente utilizados em imagem, laser, aplicações de iluminação.
P: Qual é a sua vantagem?
- Temos cerca de dez mil módulos ópticos e acessórios em estoque, e empregamos vários técnicos e gerentes excepcionais,permitindo-nos fornecer excelente qualidade com curtos prazos de entrega, economizando custos de desenvolvimento para os clientes
- Podemos ajudar os clientes a otimizar sistemas ópticos e fornecer soluções óticas gratuitas ou sugestões
Q: Qual é o seu MOQ?
10 peças
Q: Qual é o seu prazo?
1 dia para o inventário e 25-35 dias para novos projetos
P: Qual é o seu tipo de transporte?
Normalmente por FedEx, DHL, TNT, EMS etc. ou pelo cliente designado
P: Qual é a sua condição de pagamento?
T/T, L/C, VISA, PayPal, Alipay ou negociação
P: Qual é o seu período de garantia de qualidade?
Três anos
