lente convexa dobro de 0.005mm
Especificação do produto
Local de Origem:
China
Marca:
Advance
Certificação:
ROHS\Reach
Número do modelo:
Como exigências
Quantidade mínima de pedido:
1
Preço:
$0.2~$100
Condições de pagamento:
T/T&L/C
Capacidade de fornecimento:
1000k/por mês
Detalhes do produto
Destacar:
10/5 de lente convexa dobro
,10/5 de lente convexa 0.005mm dobro
,10/5 60/40 de lente côncava dobro
Application Area:
Lanterna de projetor
Customized Support:
OEM, ODM
Usage:
Óptico
Structure:
lente meniscal
Shape:
Esférica
Material:
vidro óptico
Focal Length:
PERSONALIZADO
Coating:
A pedido
Diameter:
25mm
Diameter Tolerance:
+/-0,005mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Application Area:
Imagem, Iluminação, Laser etc
Interface Type:
Canon EF-S
Centerthickness:
5 mm
Width Tolerance:
+/-0,01mm
Style:
Antigo
Operatingtemperature:
°C -20 a 70
Filter Ring Color:
Preto, tira, ouro
Coating Choice:
verde
Refractiveindex:
1.52
Focal Length:
150mm
Descrição do produto

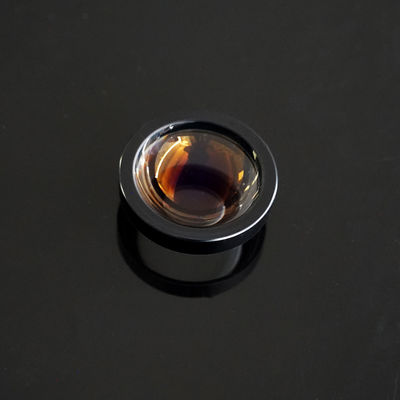

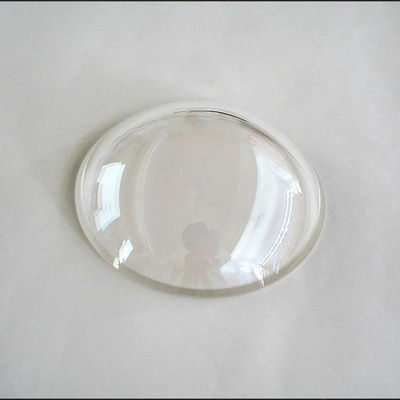

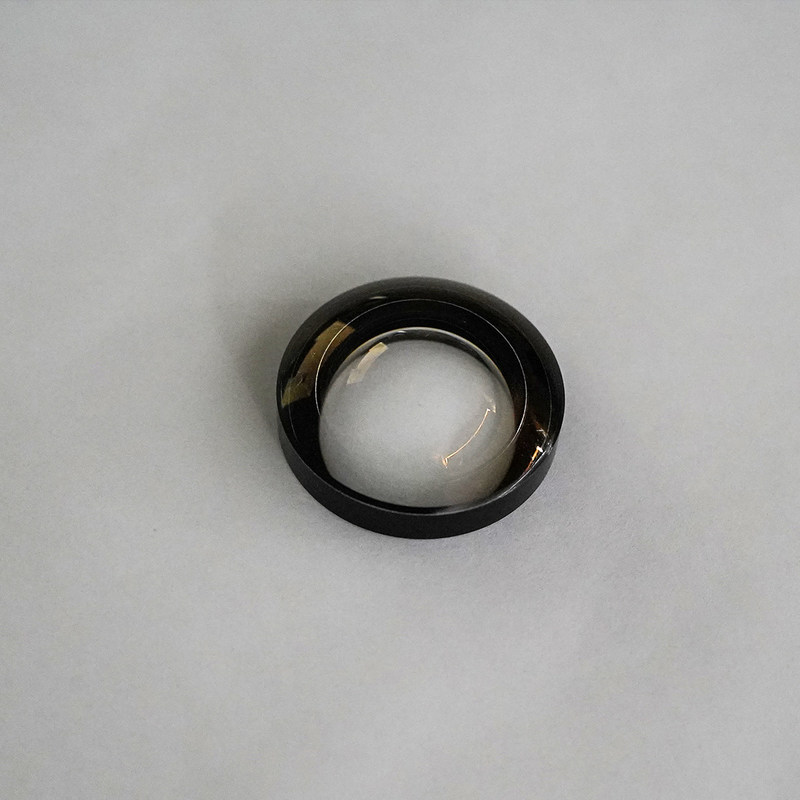

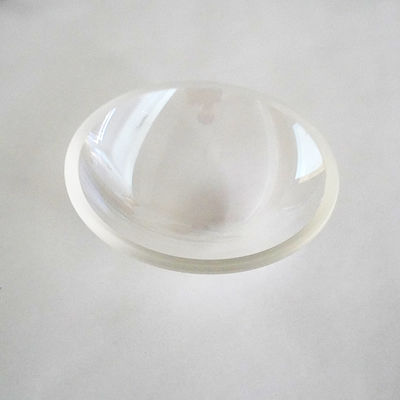

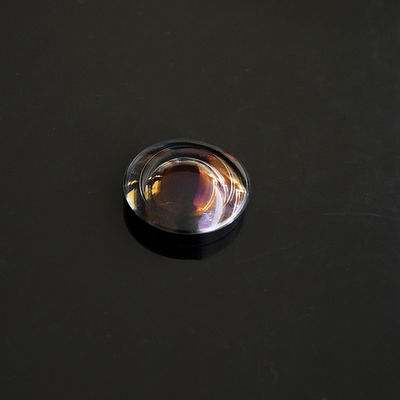

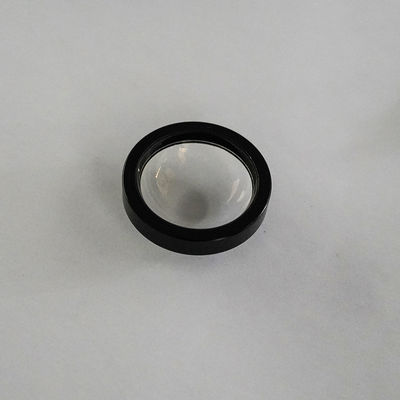

Lente Dupla Convexa de 0.005mm
Lente dupla convexa projetada com precisão e tolerâncias extremamente rigorosas para aplicações ópticas exigentes em sistemas de imagem, iluminação e laser.
Especificações
| Materiais | BK7 ou outro vidro óptico, quartzo, safira, Ge, Si, ZnSe, CaF2 etc. |
|---|---|
| Diâmetro | 1.5~300mm |
| Raio | R0.8mm-∞ |
| Distância focal | -30000mm~+30000mm |
| Tolerância de espessura central | +/-0.01mm |
| Tolerância de diâmetro | +/-0.005mm |
| Tolerância de distância focal | +/-1% |
| Precisão da superfície | N=1~3 |
| Irregularidade | ΔN=0.1~0.5 |
| Descentramento | 3''~1'' |
| Qualidade da superfície | 10/5~60/40 |
| Revestimento | Mediante solicitação |
| Área de aplicação | Imagem, Iluminação, Laser etc. |
Especialização: Dominando a Escala de Mícron
No centro do design óptico de alto desempenho está a demanda por consistência física. Enquanto os padrões da indústria geralmente se contentam com ±0.1mm, nossa instalação é especializada em usinagem de ultra-precisão, alcançando uma tolerância de diâmetro de ±0.005mm.
- Por que 5 Mícrons Importam: Em conjuntos de lentes com múltiplos elementos ou caixas de micro-óptica, um desvio de até mesmo 20μm pode causar inclinação mecânica ou descentramento, levando a coma e astigmatismo severos. Nosso controle sub-micrométrico garante um "encaixe perfeito" para endoscópios médicos de ponta e acoplamento de fibra a laser.
- Otimização Simétrica: Nossas lentes Duplas Convexas são polidas com uma irregularidade de ΔN = 0.1~0.5, garantindo que a frente de onda permaneça sem distorção em toda a abertura clara.
Experiência: Otimizado para Imagem 1:1 e Além
Nossa equipe de engenharia aproveita décadas de experiência na aplicação de lentes DCX a desafios do mundo real. Entendemos que uma lente Dupla Convexa atinge seu pico teórico durante a imagem 1:1 (sistemas de conjugado finito).
- Visão da Aplicação: Para engenheiros que projetam sistemas de relé ou configurações de ampliação de imagem, nossas lentes DCX fornecem a distribuição de potência simétrica necessária para minimizar aberrações esféricas e distorção.
- Versatilidade de Material: Se você precisa de N-BK7 para luz visível, Sílica Fundida UV para inspeção de semicondutores ou ZnSe para detecção térmica IR, nosso processo de fabricação mantém a mesma precisão de ±0.005mm em todos os substratos.
Confiabilidade: Precisão Verificada (Metrologia e Conformidade)
A confiança é construída através da transparência. Não apenas afirmamos precisão; nós a documentamos.
- Validação Interferométrica: Cada lote de alta precisão é inspecionado usando interferômetros Zygo, garantindo que a potência da superfície (N) e a irregularidade (ΔN) atendam ao seu projeto óptico exato.
- Excelência de Centração: Com tolerâncias de descentramento reduzidas para 1' de arco por minuto, eliminamos problemas de desvio de feixe que afligem ópticas de produção em massa de menor qualidade.
- Rastreabilidade Completa: Fornecemos Relatórios de Inspeção abrangentes (cobrindo Diâmetro, CT e Distância Focal) e Curvas de Revestimento com cada remessa, garantindo que seu processo de CQ seja contínuo.
Perguntas Frequentes
Por que uma tolerância de diâmetro de ±0.005mm é crítica para sistemas com múltiplos elementos?
Em montagens ópticas complexas, como objetivos de imagem de alta resolução, mesmo uma leve inclinação mecânica ou descentramento pode levar a coma e astigmatismo significativos. Uma tolerância de ±0.005mm garante uma precisão de "encaixe por pressão" dentro do barril da lente, eliminando a necessidade de alinhamento manual (calços) e garantindo que o eixo óptico da lente DCX permaneça perfeitamente centrado.
Como vocês mantêm a consistência da distância focal dentro de ±1%?
A distância focal é uma função tanto dos raios da superfície quanto da espessura central (CT). Ao controlar a Espessura Central para ±0.01mm e utilizando polimento CNC de alta precisão para manter a consistência do raio, garantimos que a distância focal efetiva (EFL) permaneça estável. Isso é vital para sensores industriais onde a magnificação consistente é necessária em milhares de unidades.
Quais são os desafios de polir lentes Duplas Convexas com um raio pequeno (R0.8mm)?
Raios pequenos criam inclinações de superfície íngremes, que são difíceis de polir uniformemente. Utilizamos Polimento de Sub-abertura e abrasivos de diamante customizados para garantir que a precisão da superfície (N=1~3) e a irregularidade (ΔN=0.1~0.5) sejam mantidas até a abertura clara, prevenindo "rolagem de borda" que pode degradar a qualidade da imagem periférica.
Como vocês verificam a irregularidade da superfície (ΔN) em uma lente DCX simétrica?
Usamos Interferômetros a Laser He-Ne (como Zygo) para capturar o mapa de deslocamento de fase de ambas as superfícies convexas. Para uma lente DCX, cada lado é testado individualmente contra uma esfera de referência. Um valor de ΔN de 0.1 indica que o desvio local da forma esférica ideal é inferior a 1/10 de uma franja, garantindo uma frente de onda quase perfeita.
Vocês podem fornecer "Arranhão-Dig 10/5" para aplicações de laser de alta potência?
Sim. Para lentes DCX de grau laser, oferecemos Qualidade de Superfície 10/5. Este nível extremo de polimento remove micro-defeitos que poderiam atuar como centros de absorção, potencialmente levando a danos induzidos por laser (LIDT). Isso é essencial para focar pulsos de alta potência de pico em corte a laser industrial e cirurgia médica.
Qual substrato devo escolher para uma lente DCX em um ambiente de alta temperatura?
Se o sistema estiver sujeito a choque térmico, Safira ou Sílica Fundida são as escolhas preferidas. A Safira oferece alta condutividade térmica e dureza Mohs de 9, enquanto a Sílica Fundida fornece um coeficiente de expansão térmica (CTE) próximo de zero. Para imagem visível padrão, BK7 (K9) continua sendo a solução mais econômica devido à sua excelente homogeneidade e resistência química.
Vocês oferecem revestimentos antirreflexo (AR) personalizados para essas lentes de alta precisão?
Absolutamente. Fornecemos deposição de filme fino personalizada com base no seu comprimento de onda alvo. As opções incluem Revestimentos em V para linhas de laser únicas (R < 0.1%) e Revestimento Antirreflexo de Banda Larga (BBAR) para imagem de espectro amplo. Cada remessa inclui uma curva de espectrofotômetro para verificar o desempenho do revestimento.
